U23D 光热定日镜电动推杆 40000N高精度太阳能光热驱动
U23D是一款面向太阳能塔式光热发电（CSP）定日镜跟踪系统开发的高精度电动推杆，额定推拉负载40000N，最大静负载55000N，采用24V DC供电，适用于大型定日镜的角度调节与精确定位。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | U23D |
| 应用领域 | 塔式太阳能光热发电（CSP） |
| 应用设备 | 定日镜跟踪系统 |
| 额定电压 | 24V DC |
| 额定负载 | 40000N（推/拉） |
| 最大静负载 | 55000N |
| 运行速度 | 0.125–1.5mm/s |
| 防护等级 | IP66 |
| 环境温度 | -40℃～+70℃ |
- 产品参数
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | U23D |
| 应用领域 | 塔式太阳能光热发电（CSP） |
| 应用设备 | 定日镜跟踪系统 |
| 额定电压 | 24V DC |
| 额定负载 | 40000N（推/拉） |
| 最大静负载 | 55000N |
| 运行速度 | 0.125–1.5mm/s |
| 防护等级 | IP66 |
| 环境温度 | -40℃～+70℃ |

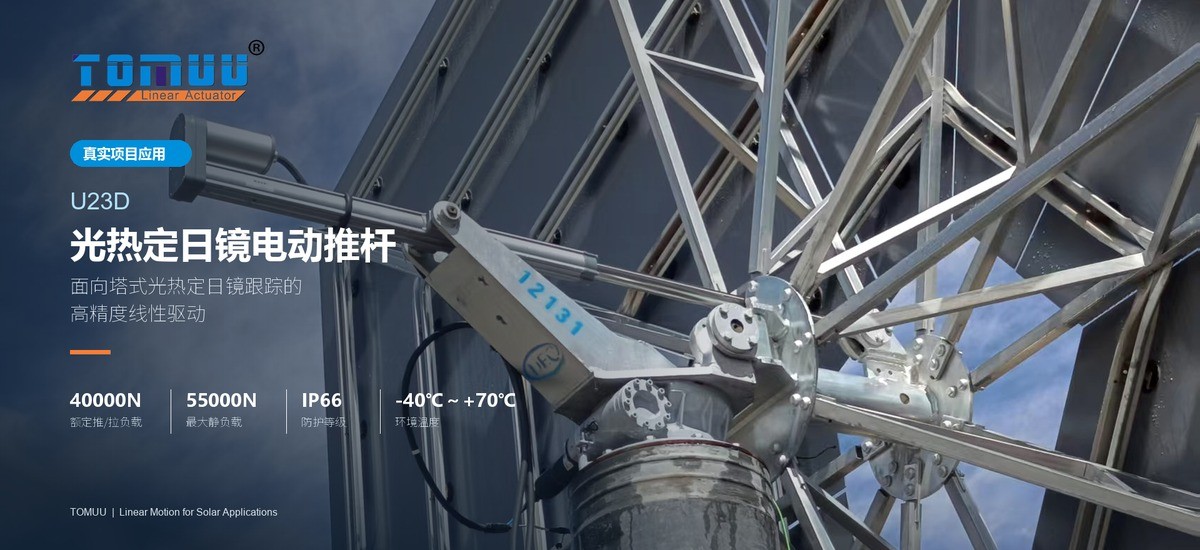

U23D 光热定日镜电动推杆
面向塔式光热定日镜跟踪的高精度线性驱动
U23D是TOMUU针对塔式太阳能光热发电（CSP）定日镜跟踪系统开发的高精度电动推杆，用于大型定日镜的角度调节与位置控制。
额定推力和拉力均可达 40000N，最大静负载 55000N，采用24V DC供电，防护等级IP66，适用于光热项目长期户外应用。

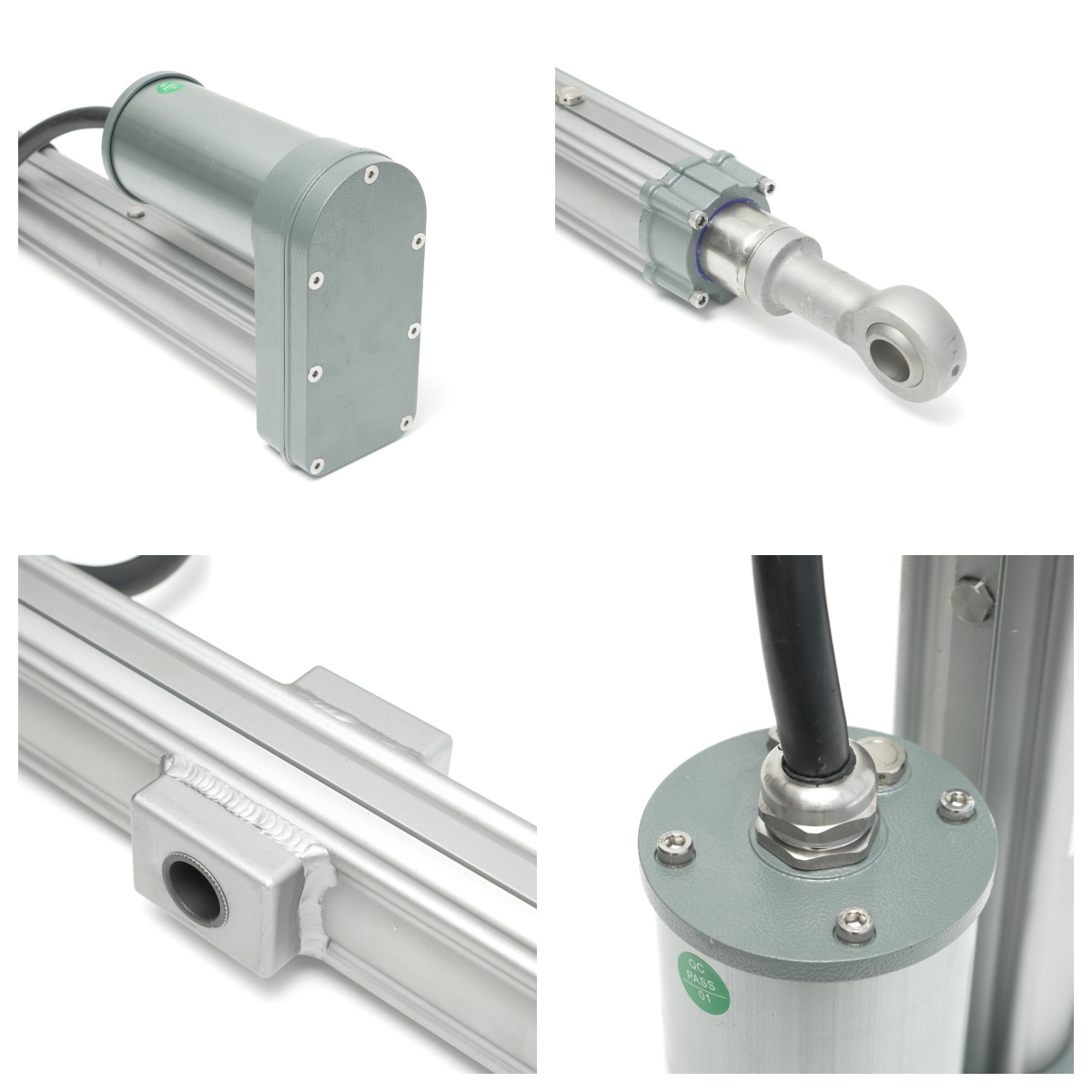

U23D 光热电动推杆细节图

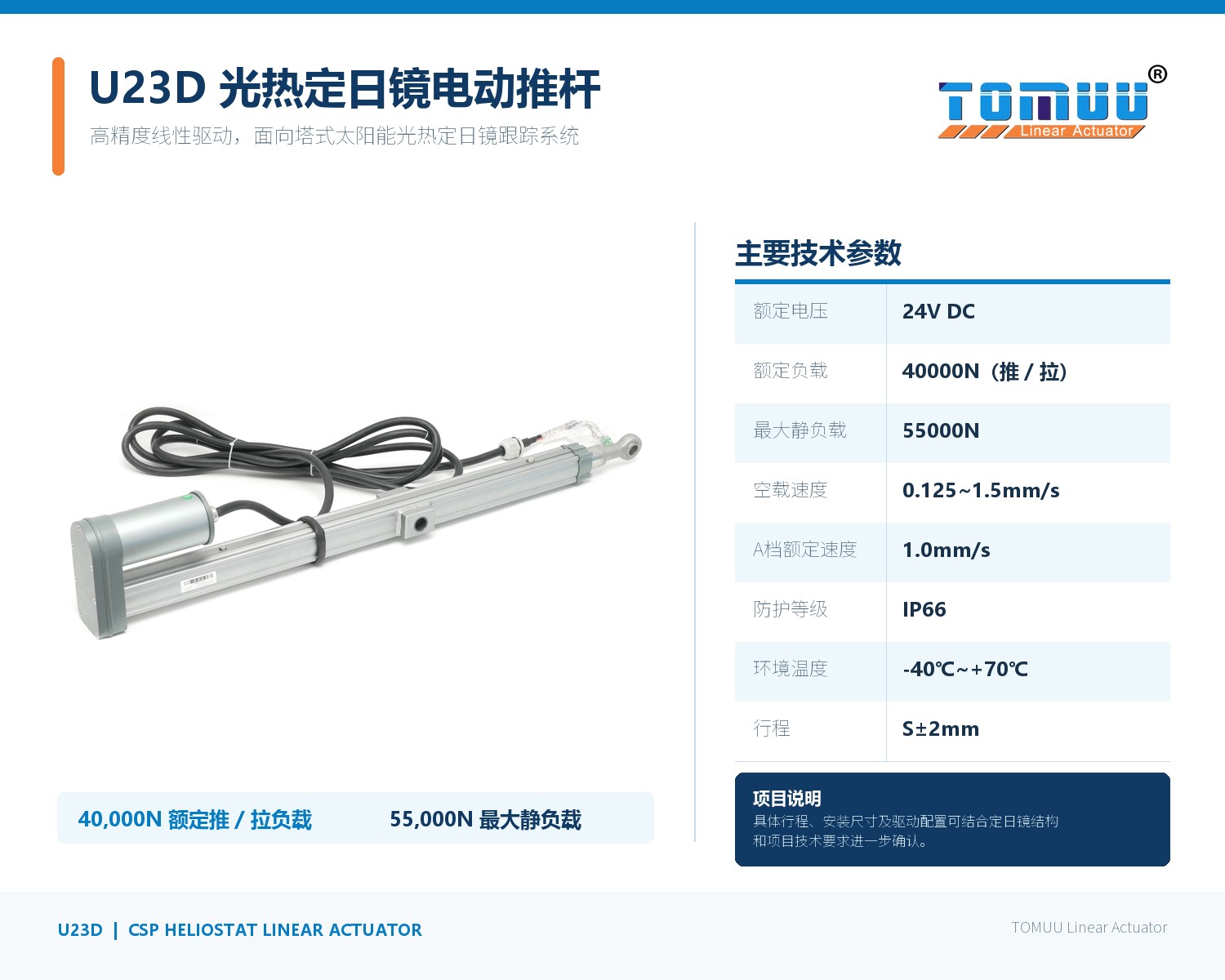

U23D主要技术参数
针对大型定日镜的负载、低速运行及户外应用需求，U23D提供高负载线性驱动能力。额定负载最高可达40000N，并可结合项目实际负载需求匹配15000N、25000N、35000N等不同负载配置，适用于不同规格大型定日镜的驱动与位置调节。
为什么大型定日镜需要专用线性驱动？
在塔式太阳能光热发电系统中，定日镜需要根据太阳位置持续调整角度，将太阳辐射反射至中央接收器。
相比普通的伸缩动作，大型定日镜驱动需要同时考虑负载能力、低速位置调节、长期户外运行以及不同环境温度等实际工况。
U23D正是围绕这些应用要求进行开发。
40000N双向额定负载
大型定日镜在不同运行位置可能面对不同方向的受力。U23D额定推力和额定拉力均达到40000N，最大静负载55000N，为大型定日镜的驱动及结构保持提供负载基础。
低速线性驱动
定日镜跟踪需要持续进行细微的角度调整。U23D空载速度范围为0.125～1.5mm/s，可用于定日镜跟踪过程中的低速位置调节。
户外环境适应
U23D防护等级达到IP66，环境温度范围为-40℃～+70℃，面向太阳能光热项目长期户外安装环境。
为定日镜精确跟踪而开发
高精度，不只是“能伸缩”
对于大型定日镜而言，驱动器的任务并不只是推动镜面运动。
随着太阳位置不断变化，驱动器需要配合跟踪控制系统进行持续的位置调整，使定日镜保持所需的反射角度。
U23D作为面向太阳能塔式定日镜跟踪开发的高精度电动推杆，通过低速线性运动为定日镜的位置调节提供驱动基础。
空载速度：0.125～1.5mm/s
不同项目对于定位精度、反馈方式及控制系统的要求存在差异，具体配置需要结合项目技术要求进行确认。
不只看参数，也要看长期运行验证
对于光热定日镜驱动器而言，实验室中的基础参数只是产品评估的一部分。
长期户外运行还需要面对温度变化、持续负载、紫外线以及不同环境条件。
TOMUU围绕太阳能线性驱动产品建立了相应的环境与运行测试能力。
高低温动载测试
通过高低温动载测试设备，在不同温度及负载条件下观察驱动器运行状态，为太阳能驱动产品的环境适应性及运行可靠性验证提供测试条件。
高低温环境测试
模拟不同环境温度，对产品及相关部件进行环境适应性测试。
UV测试
针对太阳能产品长期户外应用环境，对相关材料及部件进行紫外线环境测试。
户外寿命测试
通过长期户外运行测试，观察太阳能驱动产品在实际环境中的运行状态。
从环境模拟到实际户外运行，TOMUU持续围绕太阳能驱动产品的长期应用进行测试与验证。
具体U23D项目的测试条件、测试标准及验证要求，以对应项目技术要求和测试资料为准。
U23D已进入大型塔式光热项目应用
产品参数和实验室测试最终都需要回到真实项目环境。
TOMUU已将U23D应用于实际塔式太阳能光热项目，为大型定日镜跟踪系统提供线性驱动。
代表项目

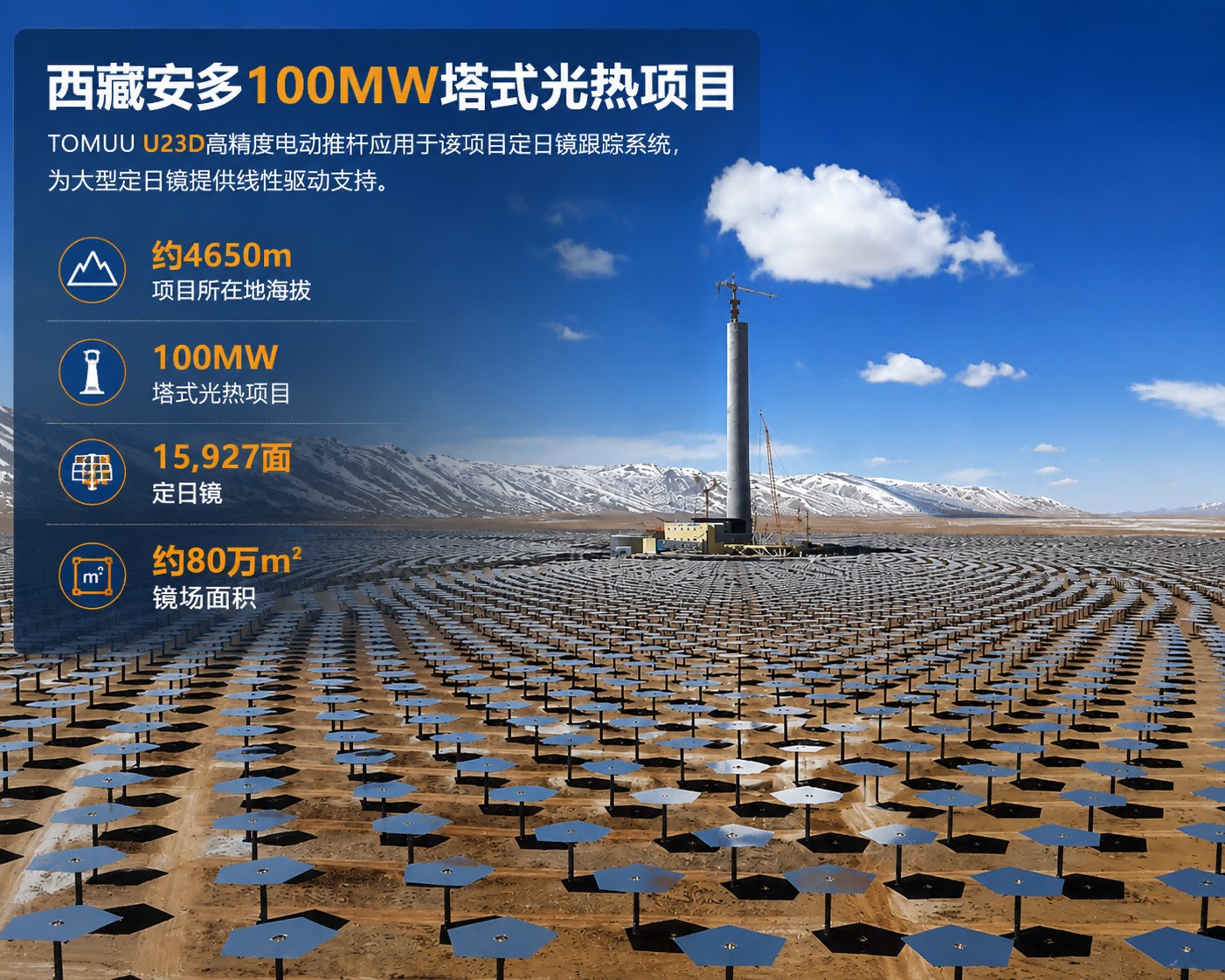

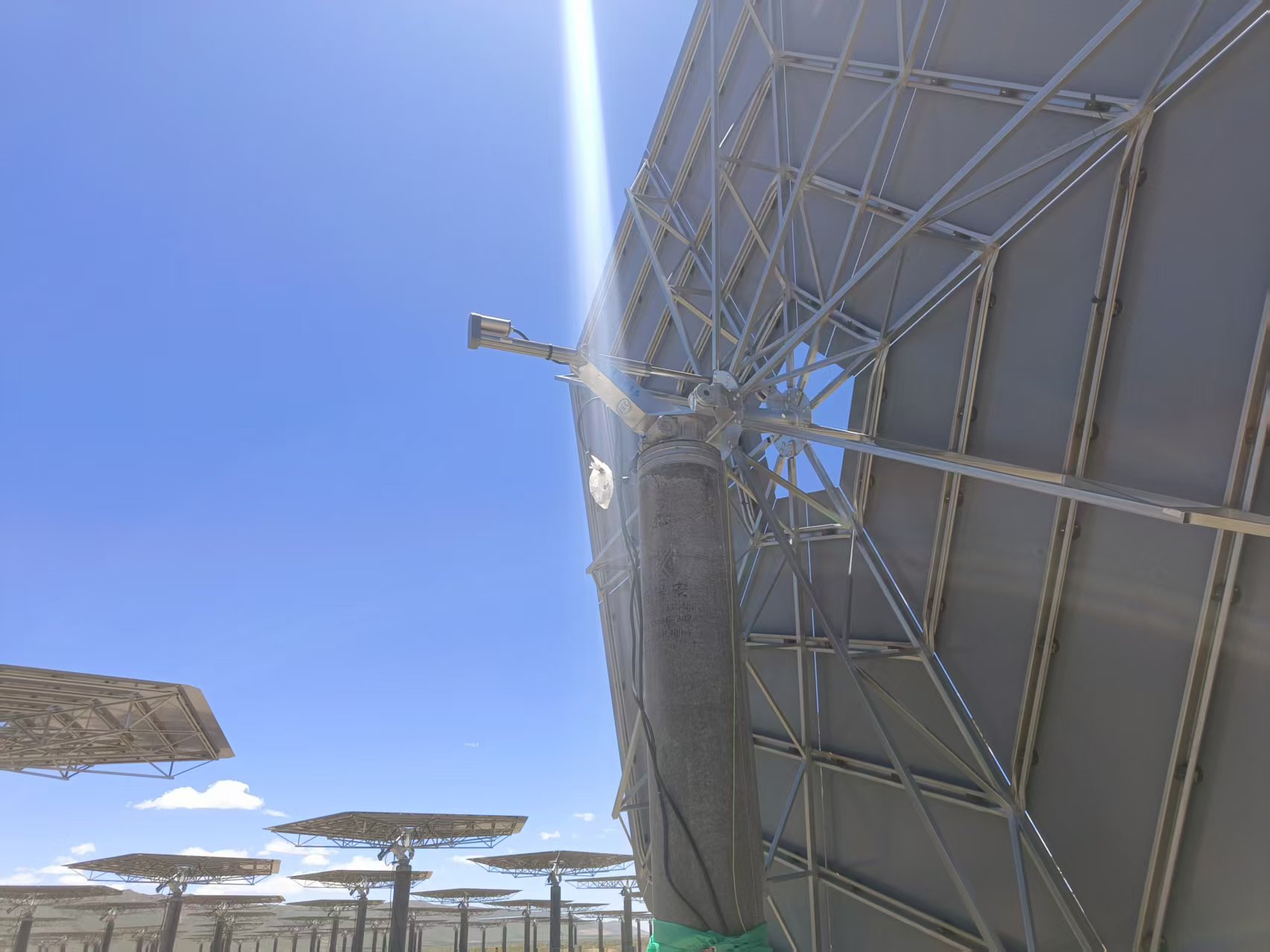

西藏开投安多土硕100MW塔式光热项目
项目位于西藏那曲市安多县，海拔约4650米，是西藏首个塔式光热项目，也是目前全球海拔最高的塔式光热项目之一。
项目建设大规模定日镜镜场，通过定日镜持续跟踪太阳位置，将太阳辐射反射至中央吸热塔。
TOMUU U23D高精度电动推杆应用于该项目定日镜跟踪系统，为大型定日镜提供线性驱动支持。

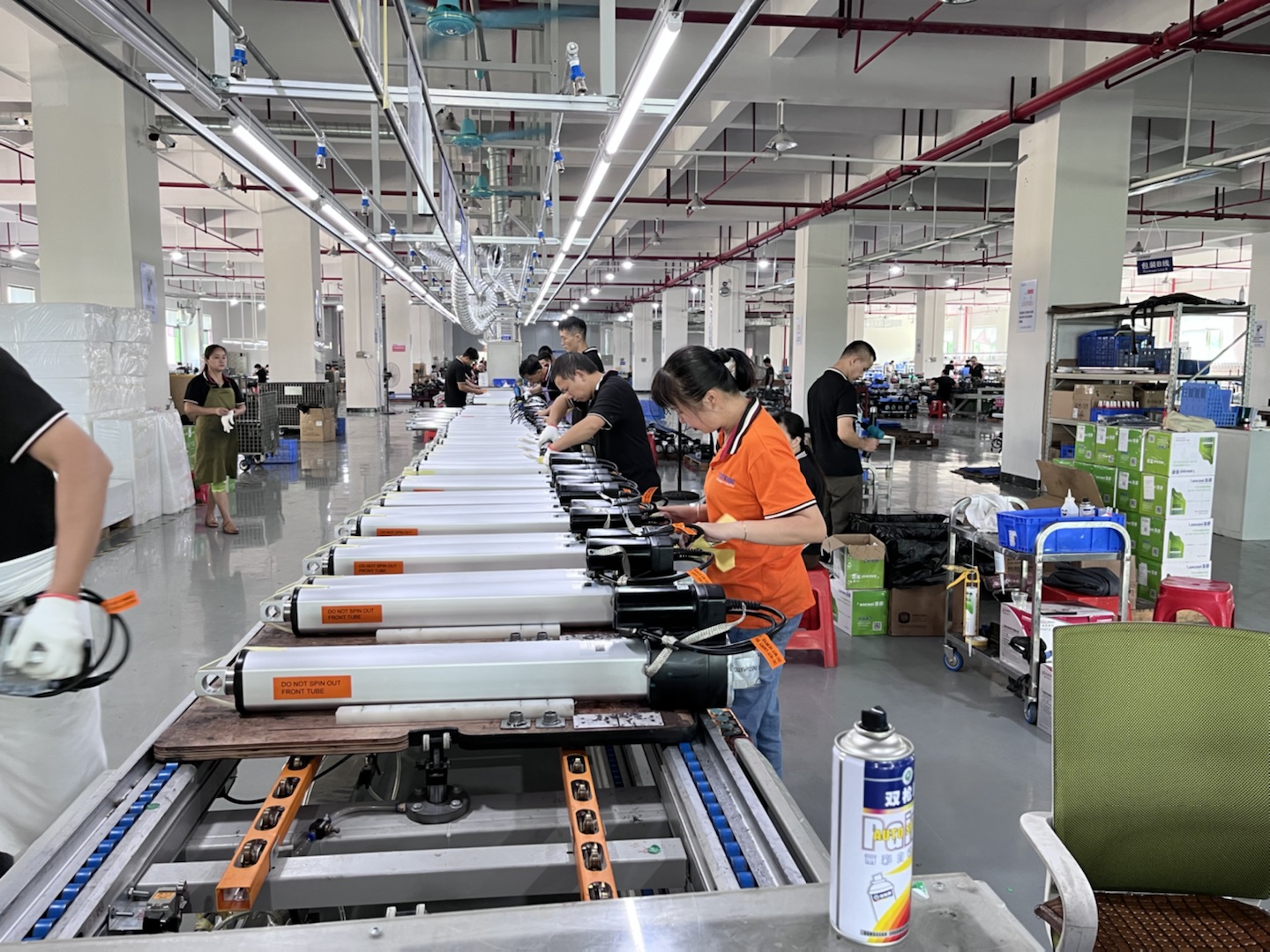

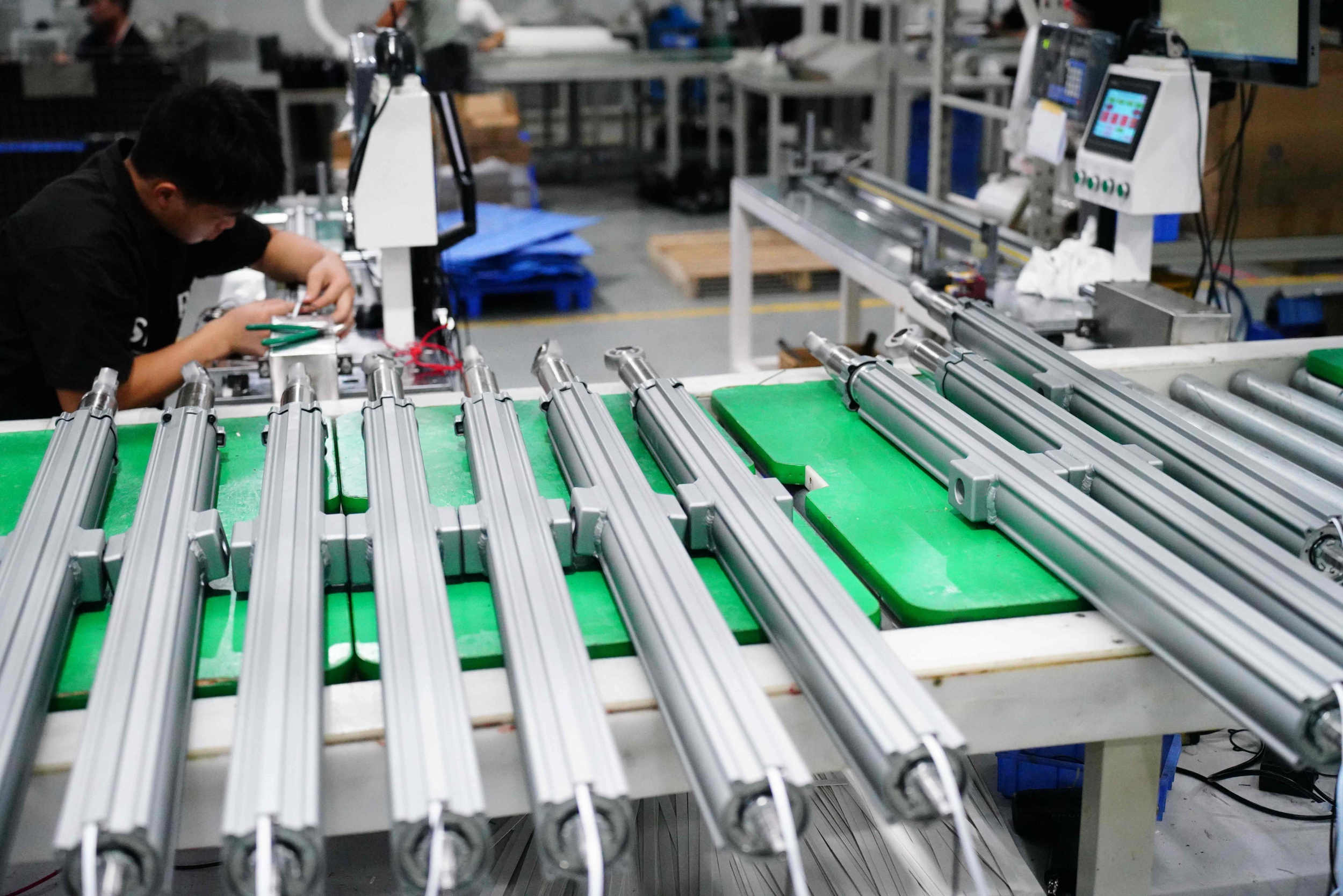

稳定性，也来自生产过程
太阳能项目通常具有批量交付特点。
对于大批量驱动产品而言，不仅需要单个产品达到设计要求，也需要关注批量生产过程中的装配及检测一致性。

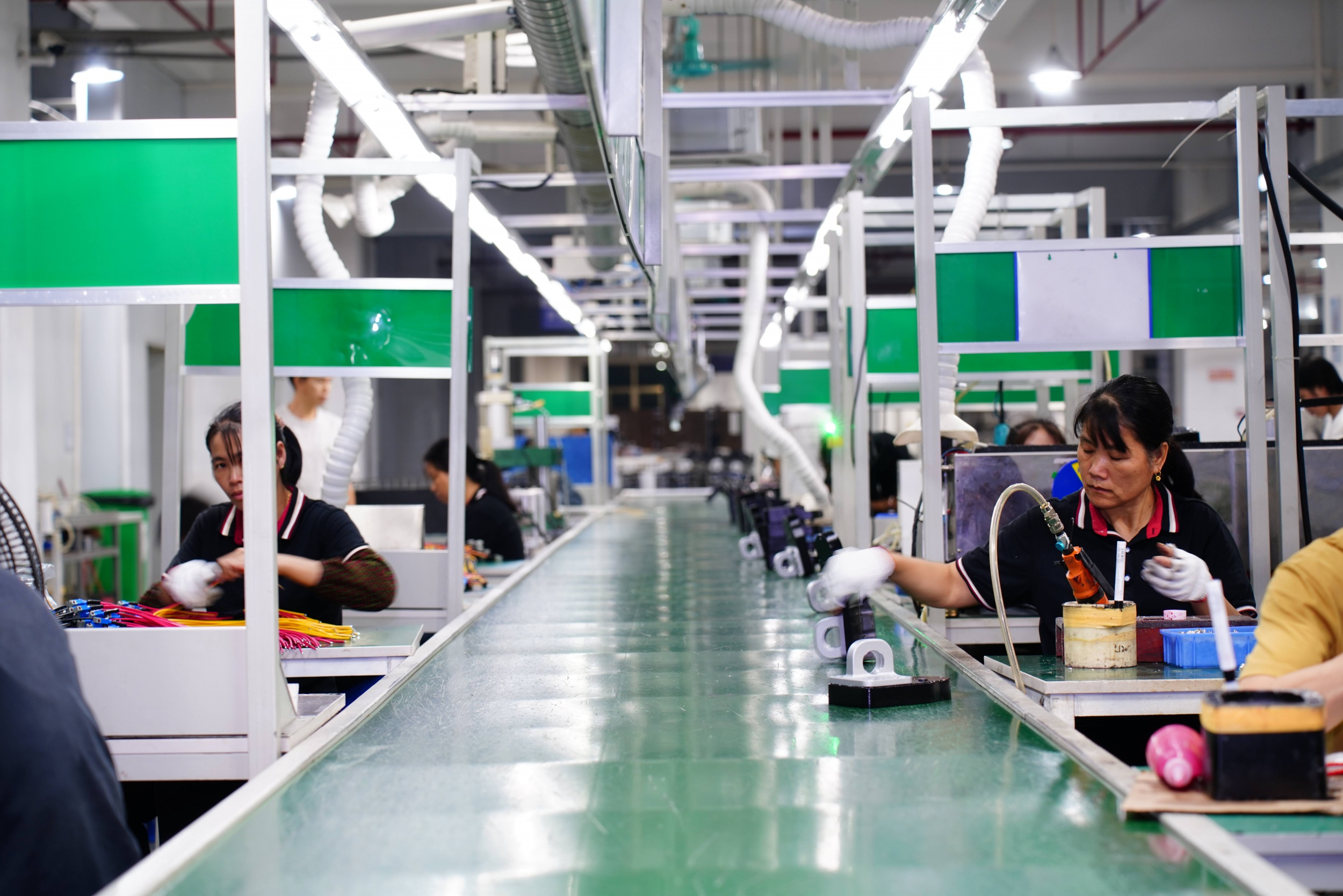

TOMUU在太阳能驱动产品生产过程中，对关键装配工序及产品运行状态进行过程控制。

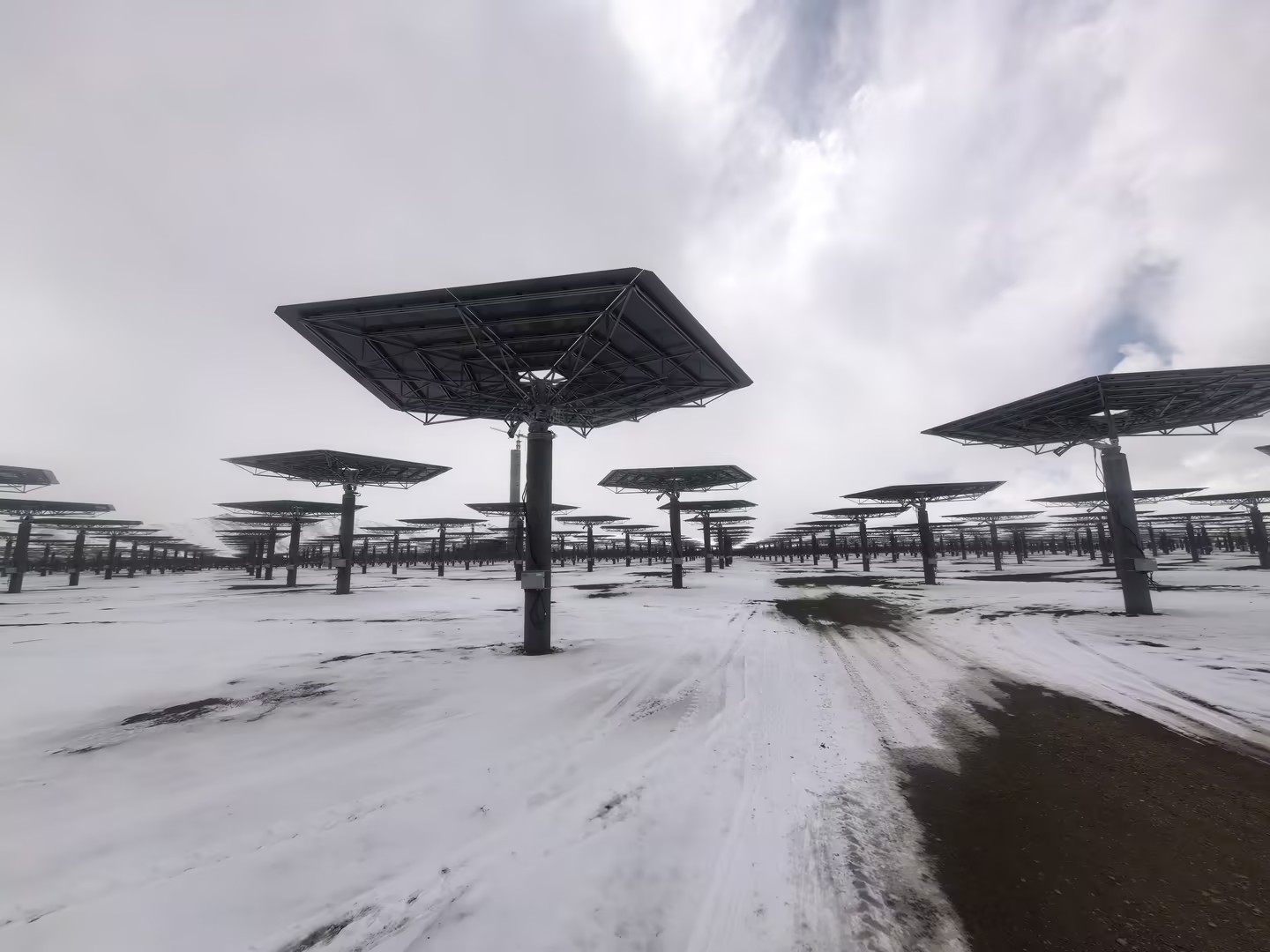

从光伏跟踪驱动，到光热定日镜
TOMUU自2017年进入太阳能跟踪驱动领域。
截至2025年底，TOMUU执行器已应用于全球超过 57GW光伏项目。
光伏跟踪支架与光热定日镜属于不同的太阳能应用领域，但对于线性驱动产品而言，都需要面对长期户外运行、环境温差、项目批量交付以及产品稳定性等工程要求。
基于在太阳能户外线性驱动领域积累的产品开发、制造、测试及项目交付经验，TOMUU进一步将驱动技术延伸至光热定日镜领域，并通过U23D参与实际塔式光热项目应用。
U23D尺寸与项目选型
不同光热项目的定日镜尺寸、结构形式、跟踪角度及安装位置存在差异，U23D的具体行程、安装尺寸及驱动配置需要结合实际项目进行确认。
选型时建议提供：
定日镜结构｜工作负载｜行程｜安装尺寸｜运行速度｜定位及反馈要求｜项目环境｜预计数量
如暂时无法确认完整参数，可先提供定日镜结构图、安装图或现有驱动器规格书，由TOMUU结合实际工况进行匹配评估。
想进一步了解负载、行程、速度、安装尺寸等参数如何确认？
U23D项目选型常见问题
1. 只有定日镜尺寸和重量，可以直接判断U23D是否适用吗？
不能仅根据镜面尺寸或重量判断。定日镜的结构形式、驱动点位置、运动角度及受力条件都会影响推杆实际负载。项目初期建议提供结构图、安装位置及负载条件，由TOMUU结合实际工况评估。
2. 已经有原来的驱动器，想用U23D替换，需要提供什么？
如果是现有项目替换，建议直接提供原驱动器规格书、安装尺寸图以及现场安装结构图。重点确认负载、行程、收缩安装尺寸、安装接口、速度以及位置反馈/控制要求，再判断是否可以匹配。
3. U23D的行程、安装接口和反馈方式是不是固定的？
U23D需要结合具体定日镜结构和项目要求进行配置。行程、安装尺寸以及反馈/控制要求建议在项目选型阶段确认。
如果需要了解负载、行程、安装尺寸等参数怎么确定，可查看《电动推杆选型指南》。
4. 高海拔、低温或昼夜温差大的光热项目，选型时需要额外确认什么？
除常规负载、行程和安装尺寸外，建议同时提供项目所在地、海拔、最低/最高环境温度及其他特殊环境条件。U23D规格环境温度为-40℃～+70℃，防护等级IP66；特殊项目仍建议按实际工况进行技术确认。
5. 光热项目还在方案设计阶段，没有完整参数，可以先找TOMUU评估吗？
可以。项目早期如果暂时没有完整规格，可先提供定日镜结构图、预计负载、运动范围、安装空间和项目环境条件。随着结构方案确定，再逐步确认行程、安装尺寸、速度及定位控制要求。
有光热定日镜项目？把项目资料发给我们
U23D并不是只根据负载和行程就能完成选型。
如果项目正在进行定日镜结构设计、驱动器选型、样机验证或现有产品替换，可以将现有技术资料直接提供给TOMUU，我们会结合实际结构和工况进行匹配评估。
有这些资料，可以直接发给我们
定日镜结构图 / 安装图
负载及行程要求
收缩状态安装尺寸
运行速度要求
定位及反馈要求
项目所在地及环境条件
预计样机及项目数量
资料暂时不完整也没关系，可先提供现有的结构图、原驱动器规格书或已确定的项目参数，再进一步确认。
